Bükülmüş bir çifte kıvrılma nasıl yapılır?

İlk önce ne olduğunu görelimbükülmüş bir çift. Bu iletişim kablosu bir veya daha fazla yalıtılmış iletken çifti içerir. İletkenler birlikte bükülmüş ve plastik bir kılıfla kaplanmıştır. İnternet'e bağlanmak için kullanılan ağ kablosu dört çift iletkenden oluşur.

Bükümlü çifti sıkıştırmadan önce, hangi amaçla kullanacağınıza karar vermeniz gerekir. Var İki ana kıvırma tipi bükülmüş çift konektör:

•
  doğrudan bağlantı - bir bilgisayarı ve bir anahtar / hub / yönlendiriciyi bağlamak için
•
  Çapraz bağ (çaprazlama) - İki bilgisayarı birbirine bağlamak için

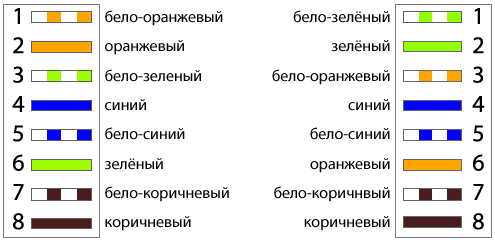

Düz bir bağlantı ile, bükülmüş çiftin her iki ucu farklı şekillerde çapraz bağlarla bir desenle kıvrılmıştır. Genellikle ne zaman düz bir hat için bükülmüş çifti iletkenler bükümlü çift aşağıdaki sırada düzenlenir:

•
  beyaz / turuncu / turuncu / beyaz / yeşil / mavi / beyaz / mavi / yeşil / beyaz / kahverengi / kahverengi


en geçit bağlantısı bükülmüş çiftin bir ucu önceki şema tarafından sıkıştırılmış ve diğeri diğer tarafından sıkıştırılmıştır:

•
  beyaz / yeşil / yeşil / beyaz / turuncu / mavi / beyaz / mavi / turuncu / beyaz / kahverengi / kahverengi


İlke olarak, modern ağ kartları iki bilgisayarı bağlarken "anlamak" ve bağlantıyı doğrudan yapabilir, ancak güvenli olması daha iyidir.

Peki, nasıl evde bükülü sıkıştırmak için? Bunu yapmak için kendi kablosu, çoklu bağlantı elemanları RJ-45 ve adı verilen özel bir alet gerekir sıkma penseleri (crimper, crimper).

Sıkma penseleri üç çalışma alanından oluşur; her biri kendi fonksiyonlarıdır. Kulp bulunur bıçak kesim telleri için ve bazı modellerde yuvarlak kablo dış yalıtımını kaldırmak için tasarlanmış bir girinti de vardır. Kovanın ortasında özel bir alan var. soket, burada konektör de kıvrılmıştır. Ve kıvırcının üst kısmında yardımcı olan bir alan var Dış izolasyonun soyulması bükümlü çift.

Dolayısıyla, bükümlü çifti sıkıştırmak için önceliklekabloyu dahili bıçakla hafifçe kıvırın. Ardından kablo izolasyonunun yaklaşık üç santimetrelik kısmı özel bir bıçakla temizlenmelidir. İlke olarak, sıradan bir bıçak veya makasla değiştirebilirsiniz.

Bundan sonra, seyreltmeniz, sızdırmanız vetel çiftlerini hizalayın. Ardından, kabloları istediğiniz şemaya göre renklere göre dağıtmanız ve hizalamanız gerekir. Hizalanmış iletkenleri sıktıktan sonra, yerleşik bir bıçak yardımı ile ip uçlarını kesip yaklaşık 1 cm dokuma iletken bırakmak gerekir.

Bundan sonra, hizalanmış iletkenlerkonektör RJ-45. İletkenlerin bölümleri çukurlukların sonuna gelmelidir. Kablo kılıfının sabitlenmesi için tasarlanmış mandalın arkasına geldiğinden ve aynı zamanda durduğundan emin olun. Ardından iletkenlerin renklerle düzgün şekilde yerleştirilip yerleştirilmediğini tekrar kontrol etmeniz ve konnektör duruncaya kadar kelepçeye koymanız gerekir. Bundan sonra, çatalın kablo kilidi yerine oturuncaya kadar sıkma penselerini sıkıştırın.

Ancak, sıkıştıklarınız olmamış, ancak sıkıştırılmış oluyorbükülmüş bir çift, iyi, sadece kötü. Sonra kıvrım yapmak için ince bir tornavida kullanabilirsiniz. Bu yöntem daha zahmetli ve daha az etkili ancak acil durumlarda faydalı olabilir. Bir tornavida ile bükümlü bir çifte nasıl kıvrılır?

Önceki davada olduğu gibi, temizlenmesi gerekiyorİzolasyon, iletkenleri renklerle genişletin ve konektöre yerleştirin. Bundan sonra, plastik konektör tutucu ve kontak girintileri, yüzeyinin üzerinden çıkıntı yapmamaları için boşaltılacaktır. Bunu yapmak için, tornavidanın ucunda onlara basın. Bundan sonra, tornavidayı dağıtmanız ve sonunda dişleri yalıtımı içine sokmak için kontakları bastırmanız gerekiyor. Zor ama dikkatlice itmeniz gerekir.

Bükülmüş çifti doğru sıkıştırmayı başarıp kontrol etmediğinizi kontrol edin; özel cihaz - test cihazı. Bazı durumlarda, hatta bir test çalışmasına ihtiyaç duyulmamasına rağmen - kötü çalışmış veya çalışmayan bir ağ ve kablonun kötü veya yanlış sıkıştığını gösterecektir.
