Evde teleskop

Muhtemelen zaten bildiğiniz gibi, teleskoplardaki reflektörlerde objektif bir ayna ile temsil edilir. Kendinden yapılı teleskop reflektörü yapmaközellikle elle aynalar yaparsanız oldukça zordur, fakat aynı ev yapımı refraktör teleskobun önünde kendi kendine yapılan bir teleskop reflektörün kuşkusuz avantajı, refraktörden daha büyük bir büyütmedir.

Kendiliğinden yapılmış teleskoplar-reflektörler, amatör gökbilimciler ağırlıklı olarak Newton sistemi üzerine inşa ederler. İlk olarak teleskop reflektörünü yaratan yaklaşık 1670'de Isaac Newton'du. Bu onun için kurtulmasına izin verdi. renk sapmaları (bunlar görüntünün netliğini, gerçek konunun üzerinde olmayan renkli konturların veya bantların ortaya çıkmasına yol açar), daha sonra mevcut refraktör teleskoplarının ana hatasıdır.

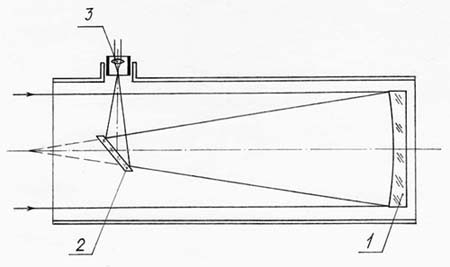

"Newton" reflektör şeması şuna benziyor.:

Bu şemada, aynanın 1 objektif, aynı zamandaana ayna denir. Bu ayna parabolik veya küresel. Ayna 2'ye diyagonal bir ayna denir - bu ayna, yansıyan ışın demetini göz merceğiyle gözlemciye yönlendirir. Numara 3 ile belirtilen eleman göz ünitesidir.

Ana aynanın odağı ile göz tüpüne yerleştirilen göz merceğinin odağı aynı olmalıdır. Ana aynanın odak noktası ayna ışınları tarafından yansıtılan koninin tepe noktası olarak tanımlanır.

Köşegen ayna küçük boyutlarda yapılır, düzdür ve dikdörtgen veya eliptik şekle sahip olabilir. Ana aynanın (lens) optik ekseni üzerine 45 ° 'lik açı ile çapraz ayna monte edilir.

Geleneksel düz yassı aynalar ev yapımı bir teleskopta çapraz ayna olarak daima uygun değildir - teleskop optik olarak daha doğru bir yüzeye ihtiyaç duyar. bu nedenle diyagonal bir ayna olarak düz içbükey veya düz kavisli bir optik mercekten oluşan düz bir yüzeyi kullanabilirsiniz, önce bu düzlemi bir gümüş veya alüminyum tabakasıyla örtüyorsanız.

Ev yapımı bir teleskop için düz bir diyagonal aynanın boyutları, ana ayna tarafından yansıtılan ışın konisinin grafiksel yapısından belirlenir. Aynanın dikdörtgen veya eliptik şekli ile, kenarlar veya eksenler birbirlerine 1: 1.4 ile ilişkilidir.

Kendinden yapılı teleskop reflektörünün mercek ve göz merceği birbirine dik olarak teleskop tüpüne monte edilmiştir. Ev yapımı bir teleskopun ana aynasını monte etmek için ahşap veya metal bir çerçeve gereklidir.

Ev yapımı reflektör teleskobunun ana ayna için ahşap bir çerçeve oluşturmak Bir yuvarlak veya sekizgen plaka alabilirsinkalınlık ana aynanın çapından 10 mm ve 15-20 mm'den daha az olmamalıdır. Ana ayna, vidalara konulan 4 parça kalın duvarlı kauçuk tüp ile bu tahtaya sabitlenmiştir. Vidaların kafaları altındaki daha iyi sabitleme için plastik pullar koyabilirsiniz (aynalar onlar tarafından sıkıştırılamaz).

Ev yapımı teleskop trompet birlikte yapıştırılmış çeşitli karton tabakalarından bir parça metal borudan yapılmıştır. Ayrıca metal bir karton tüp de yapabilirsiniz.

Üç katmanlı mukavva yapıştırılmalıdır.bir doğrama makinesi veya kazein tutkalı, daha sonra mukavva tüpünü sertlik mettalik halkalarına sokun. Metal ayrıca ev yapımı teleskopun ana aynasının kenarına ve borunun kapağına bir kap daha getirir.

Ev yapımı teleskop reflektörünün borunun (tüpün) uzunluğu, ana aynanın odak uzaklığına ve tüpün iç çapına eşit olmalıdır - ana ayna çapının 1.25'i. İçten, ev yapımı teleskop-reflektörün tüpü "kararmalı" olmalıdır, yani mat bir siyah kağıt veya siyah mat boya ile örtün.

Ev yapımı bir teleskop reflektörünün göz merceği en basit yürütme temel alınabilir,"sürtünme ile" derler: hareketli iç boru sabit hareketi boyunca hareket ederek gerekli odaklanmayı sağlar. Oküler ünite dişli olabilir.

Evde kullanılan reflektör teleskopu, kullanılmadan önce özel bir destek üzerine monte edilmelidir. Hazır fabrika olarak satın alabilirsiniz.Montaj yapın ve doğaçlamış malzemelerden kendiniz hazırlayın. Kendi kendine yapılmış teleskoplar için montaj malzemeleri hakkında daha fazla bilgiyi aşağıdaki malzemelerden okuyabilirsiniz.

Ülke konseyleri size özel güneş filtreleri kullanmadan Güneş'e bakmanın gözlerinizin sağlığı için son derece tehlikeli olduğunu hatırlatır!
